mip-T104

Eigenschaften

· 2 Stromausgänge für 3-Draht-Schnittstellen oder
· 2 steuerbare Stromquellen
· 2 Geschützte Spannungs-Schnittstellen
· Einstellbarer Spannungs-/Stromregler

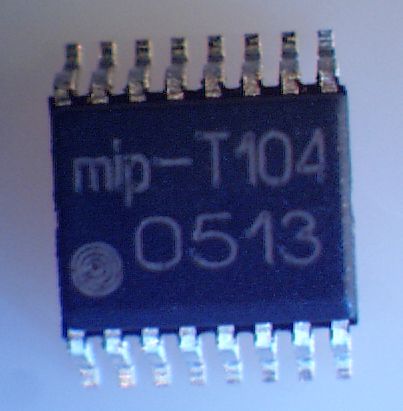

· Kleines Gehäuse: SSOP16

Arbeitsbereich

· Temperaturbereich: Ta = -40 - 105°C
· Spannungsversorgung: VCC = 5 - 28V
· Stromausgang: IIo 0 - 20mA, 100mA max.
· Regler-Ausgangsstrom: IVCR = 0 - 25mA

Applikationen

· Sensorik, Spannungs-/Stromwandler
· Strom-/Spannungs-Schnittstellen
· Steuerbare Strom- und Spannungsquellen
· Industrie, Automatisierungstechnik, ...
Beschreibung

Der mip-T104 wurde für die 0/4 – 20mA-Strom- (3-Draht) und die Spannungs-Schnittstellen entwickelt (Nachfolger von mip-T202). Er enthält jeweils 2 Strom- und 2 Spannungs-Schnittstellen. Der Baustein eignet sich aber auch als Ansteuerung für LEDs (Helligkeitssteuerung möglich) und als steuerbare Strom- oder Spannungsquellen (Umsetzer von kleinen auf große Spannungen). Mit externen npn-Treibertransistoren sind Ströme bis jeweils maximal 100mA zulässig. Zusätzlich enthält der Baustein noch einen steuerbaren Spannungs-/Strom-Regler, der die restlichen Bauteile (Sensor, Prozessor, …) versorgen und schützen kann (Frame-Konzept).

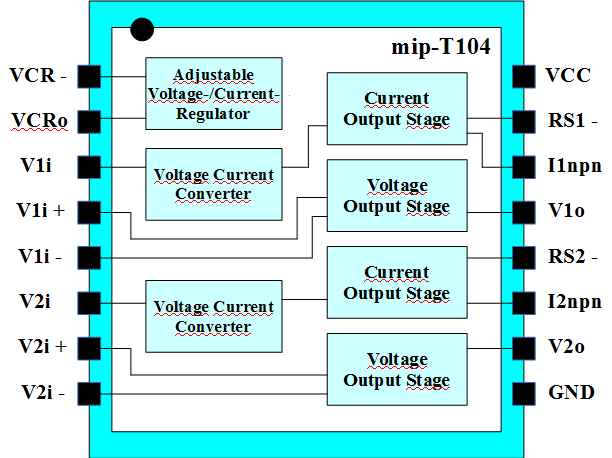

Blockschaltbild

Typische Applikation
