mip-T104

Eigenschaften

· Stromausgänge für 2-/3-Draht-Schnittstelle oder
· Steuerbare Stromquelle, Ausgangsstufe abschaltbar
· Einstellbare Strombegrenzung
· Geschützte Spannungs-Schnittstelle                               · Einstellbarer Spannungs-/Stromregler
· Kleines Gehäuse: SSOP16



Arbeitsbereich

· Temperaturbereich: Ta = -40 - 105°C
· Spannungsversorgung: VCC = 5 - 28V
· Strom-/Spannungsausgang: 0 - 20mA, 0 - 10V
· Regler-Ausgangsstrom: IVCR = 0 - 25mA

Applikationen

· Sensorik, Spannungs-/Stromwandler
· Strom-/Spannungs-Schnittstellen
· Steuerbare Strom- und Spannungsquellen
· Industrie, Automatisierungstechnik, ...
Beschreibung

Der mip-T102 wurde für die 0/4 – 20mA-Strom- (3-Draht) und die 0 – 5/10V Spannungs-Schnittstellen entwickelt. Der Baustein eignet sich aber auch als Ansteuerung für LEDs (Helligkeitssteuerung möglich), als steuerbare Strom- oder Spannungsquelle (Umsetzer von kleinen auf große Spannungen). Zusätzlich enthält der Baustein noch einen steuerbaren Spannungs-/Strom-Regler, der die restlichen Bauteile (Sensor, Prozessor, …) versorgen und schützen kann (Frame-Konzept).

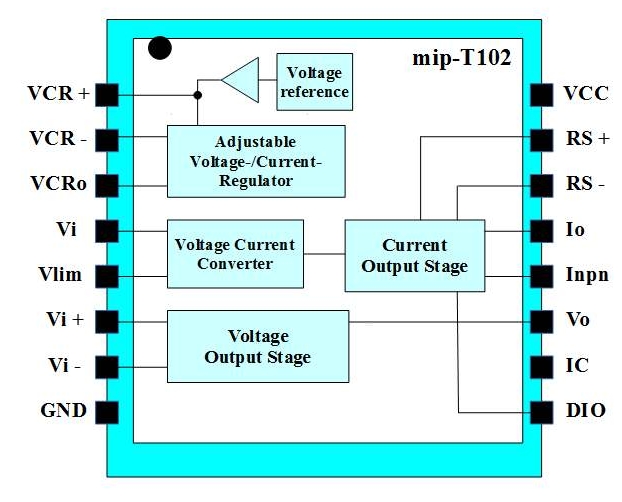

Blockschaltbild



Typische Applikation
